Pergola Dave - multifunkční žaluzie

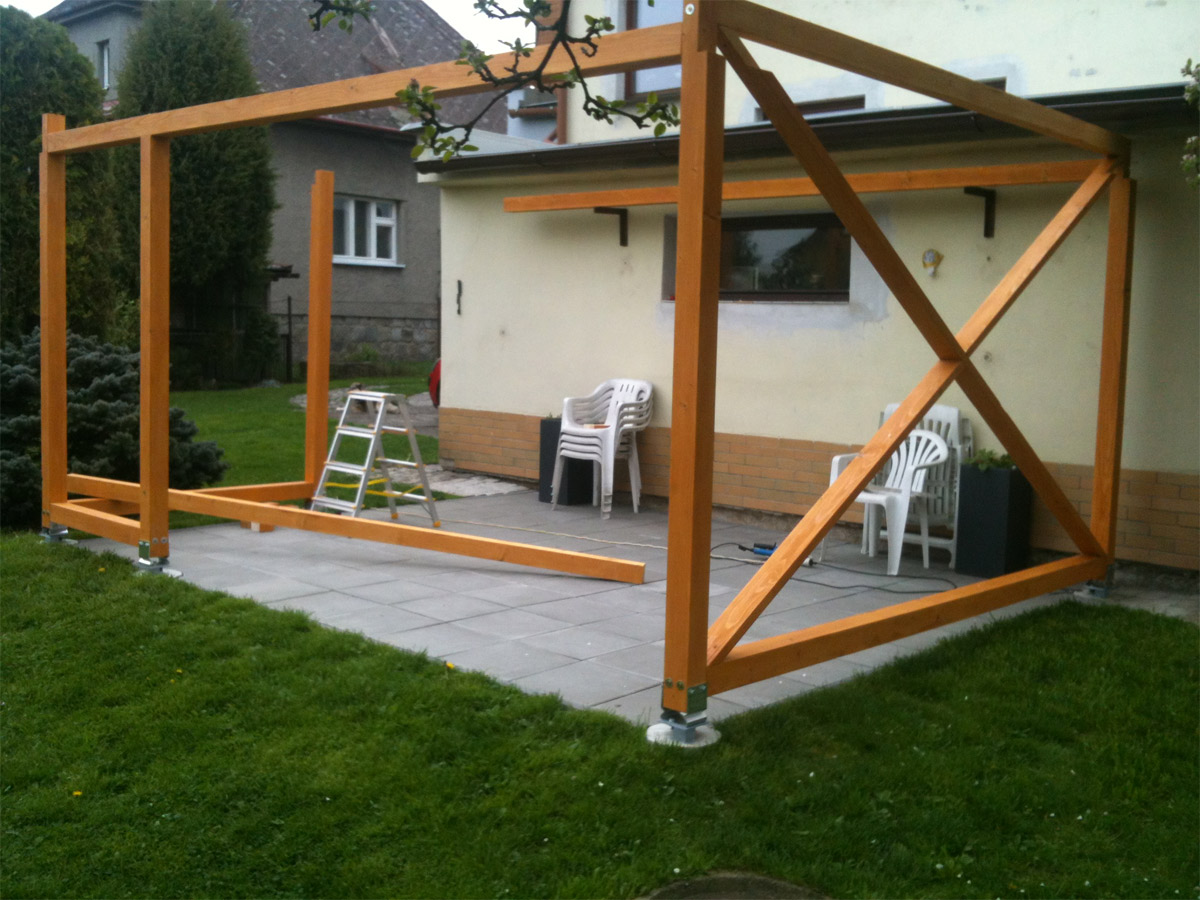

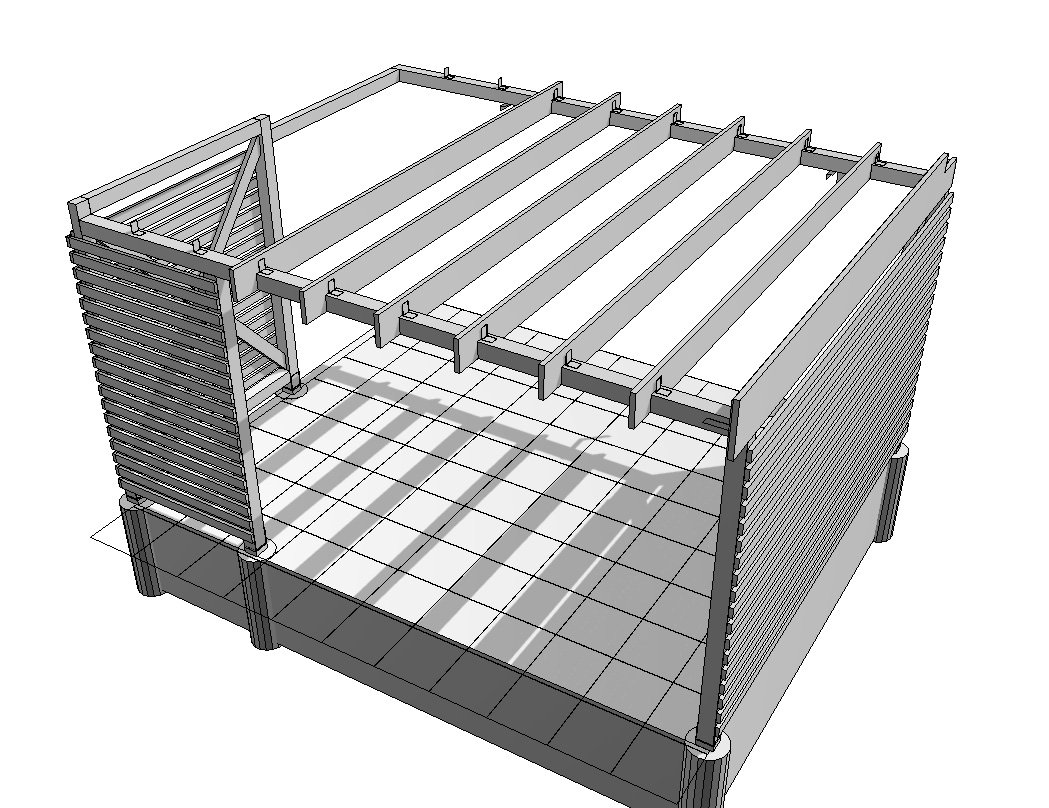

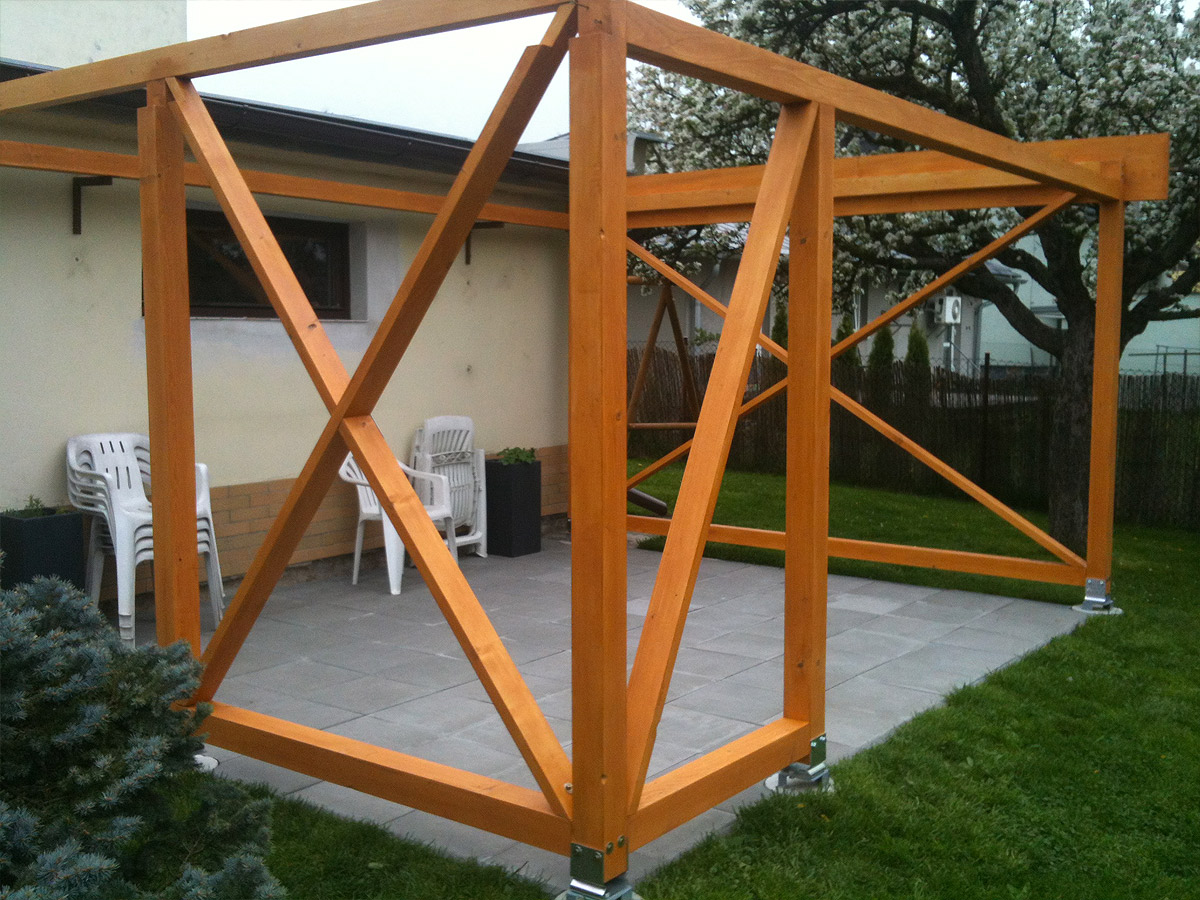

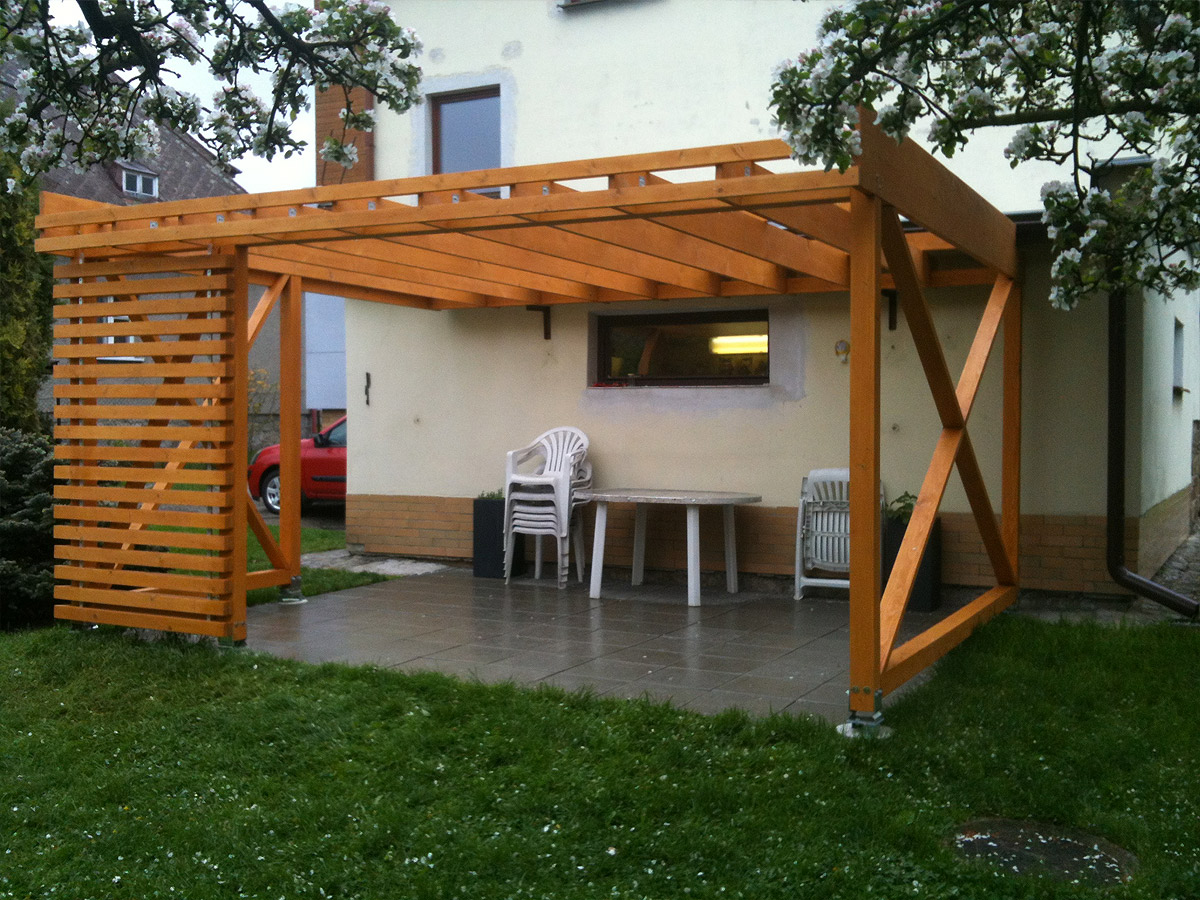

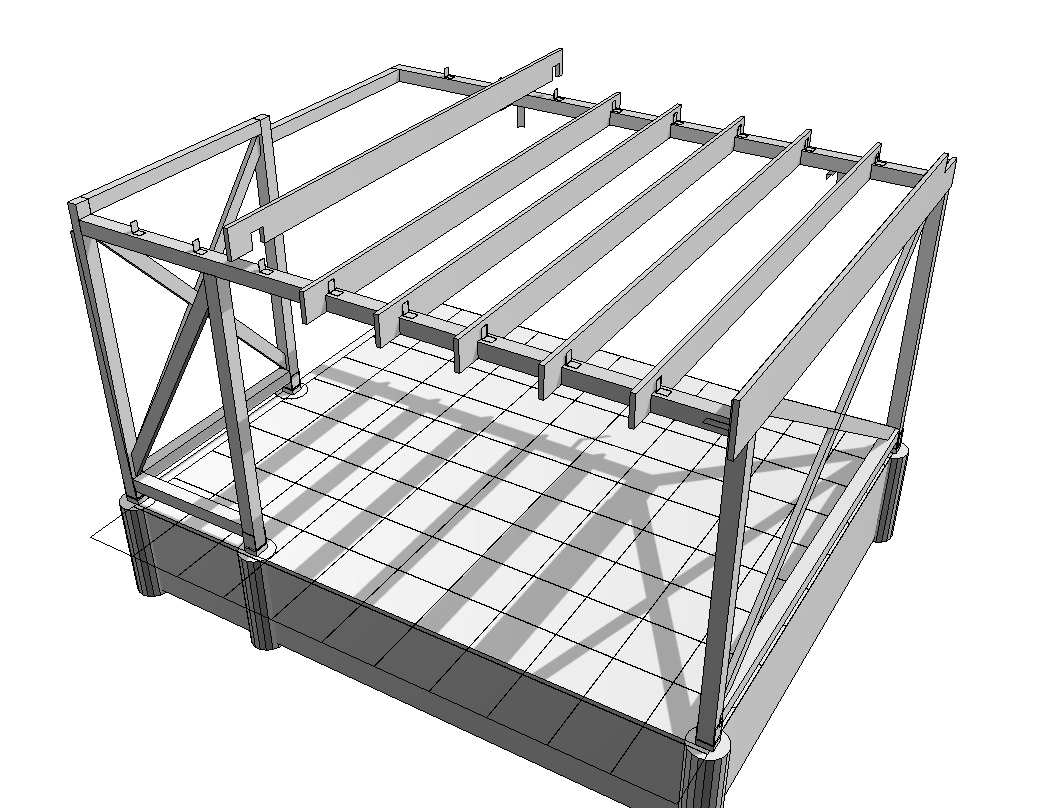

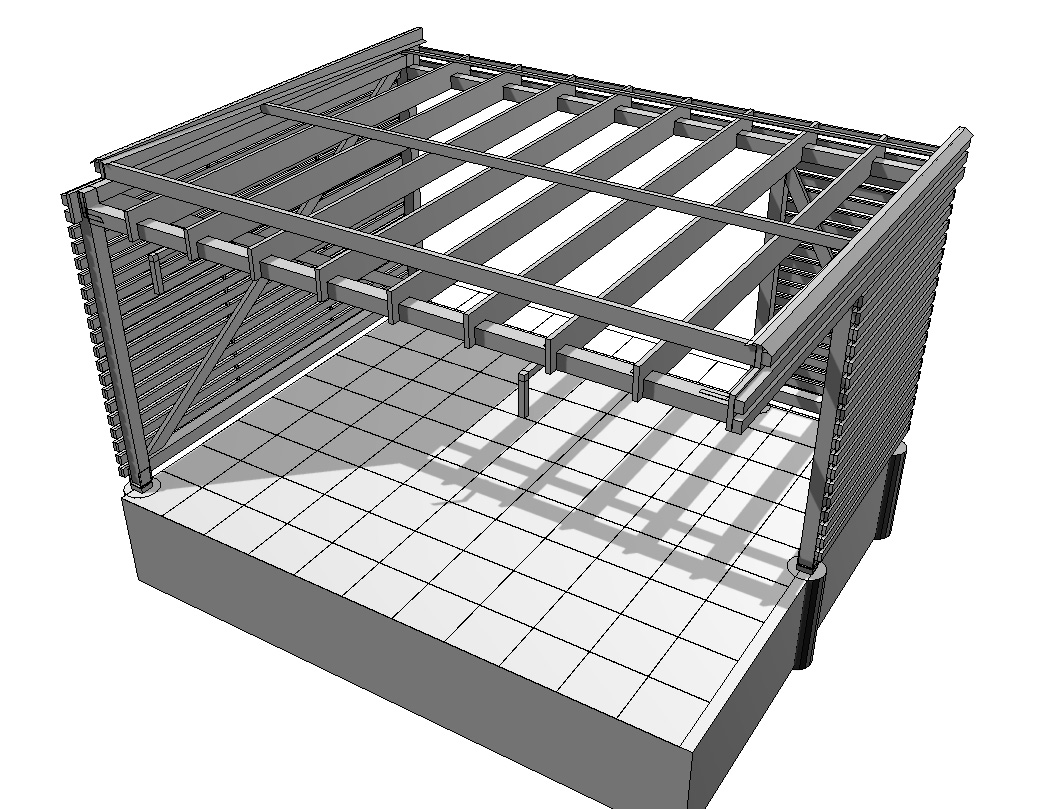

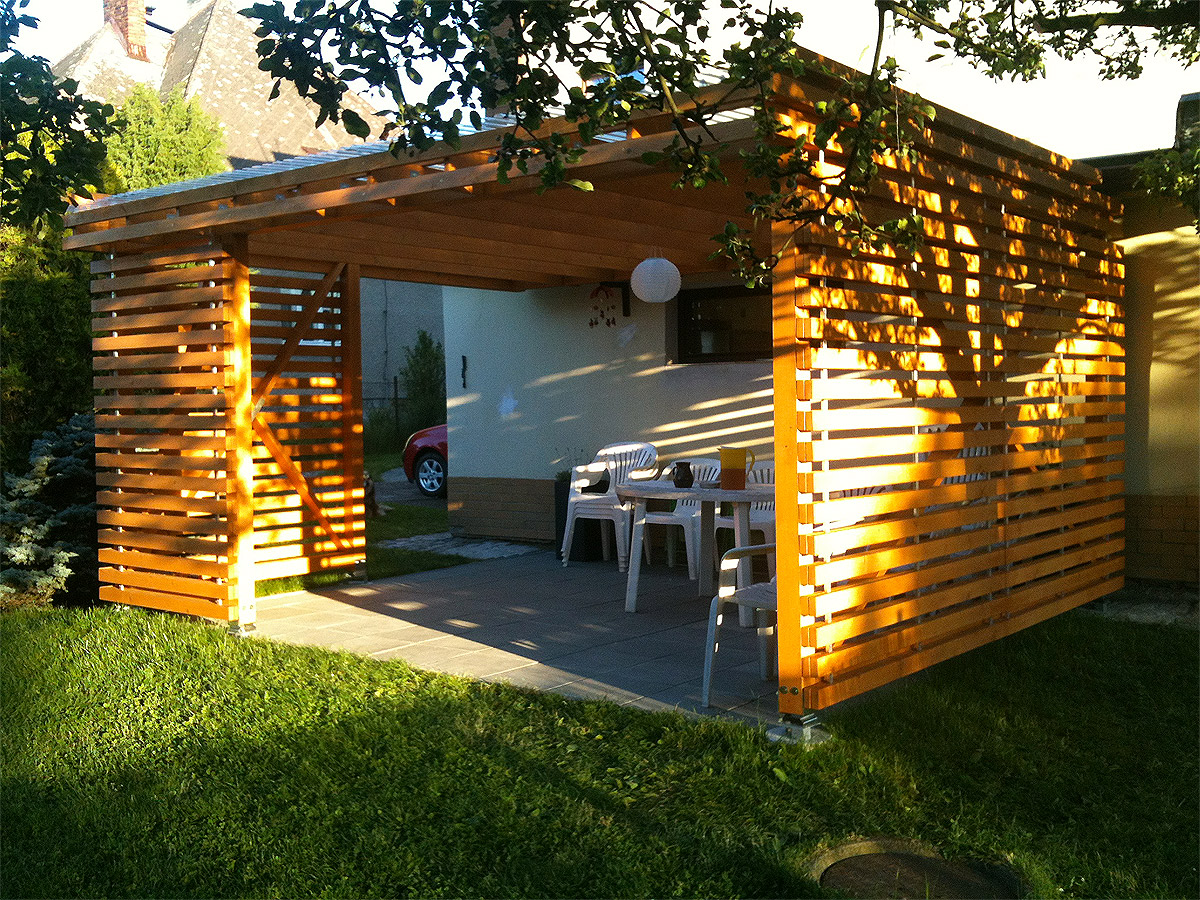

Při designu, návrhu a realizaci pergoly jsem vyházel z dispozic domu jedná se o klasickou kostku z 80 let tak jsem chtěl zachovat styl pergoly dle rázu budovy. Hlavním mým cílem bylo, aby konstrukce vypadala vzdušně a lehce. Chtěl jsem se vyhnout klasickým rohovým ankrům běžně používaných na pergolách (jsou sice funkční ale vypadají hrozně) a použil jsem trochu jiný typ zpevnění stěn. V tomto ohledu jsem záměrně ignoroval zaběhnuté konvence v kostrukcích a chtěl to řešit jinak :). Přiznal jsem uhlopříčkové výstuže a postavil na nich celý koncept. Cílem bylo vytvořit dojem vzdušné kostky takže spoje se museli situovat do rohů, kde je konstrukce nejvíce namáhaná. Toto řešení nebylo konstručně úplně snadné. Dalším cílem bylo použit co nejméně materiálu, aby se zachoval dojem lehké konstrukce, takže jsem musel konstrukci několikrát přepracovávat a redukovat.

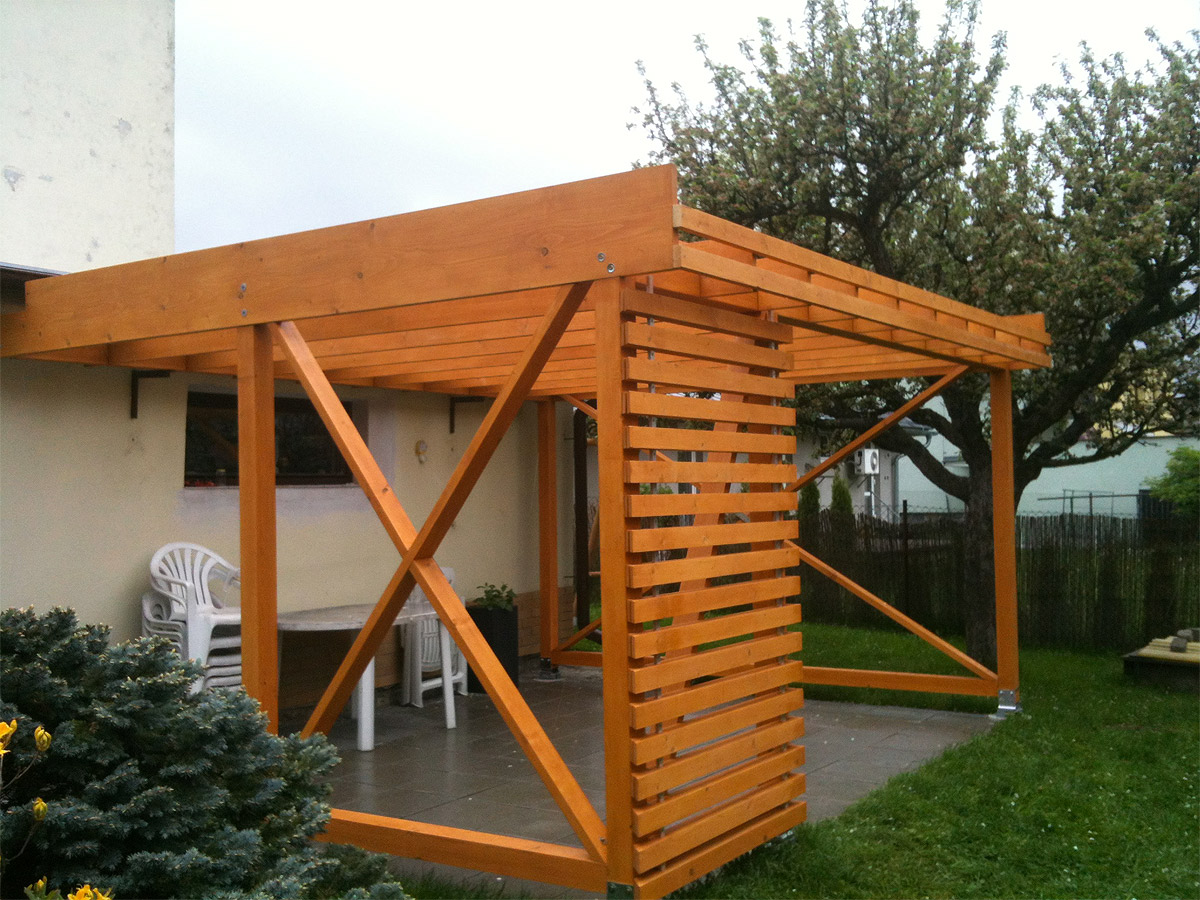

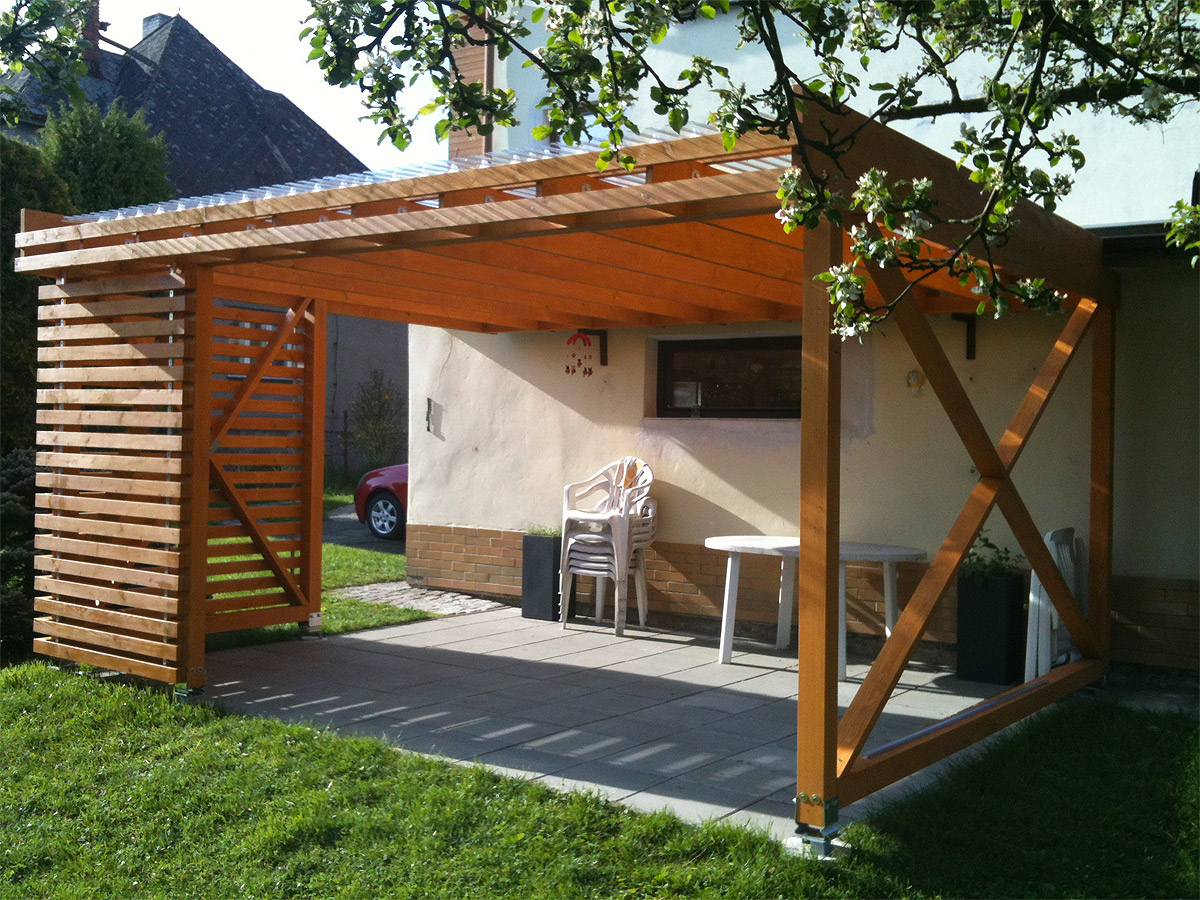

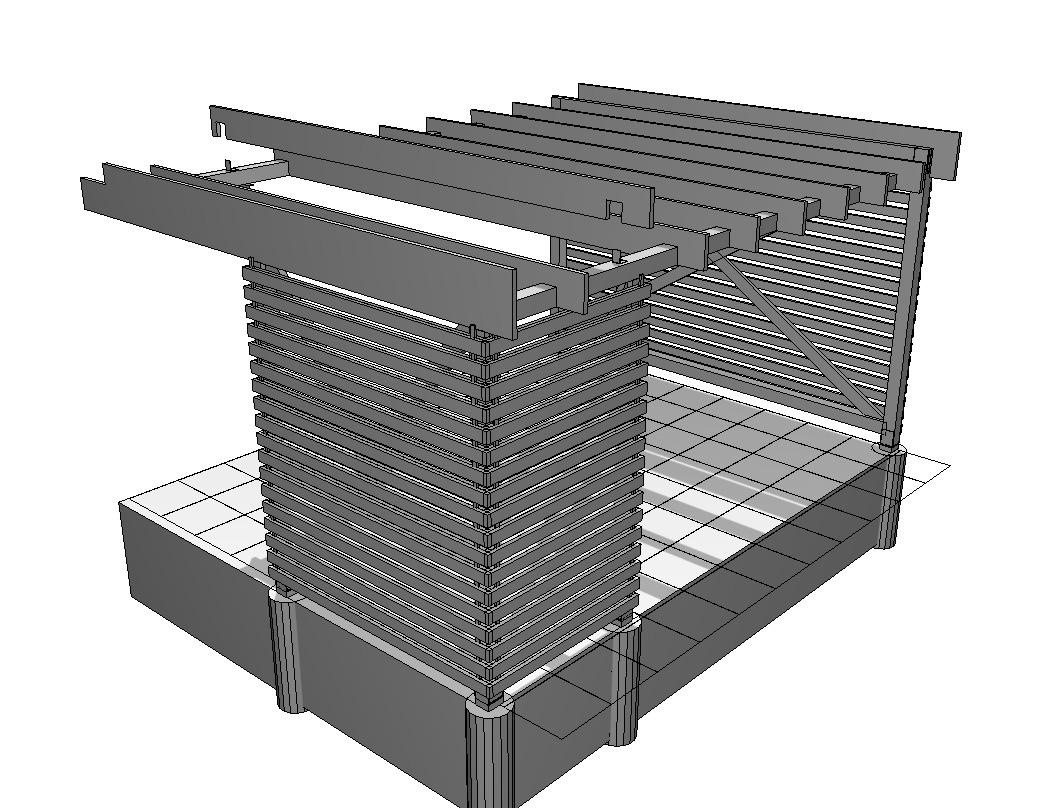

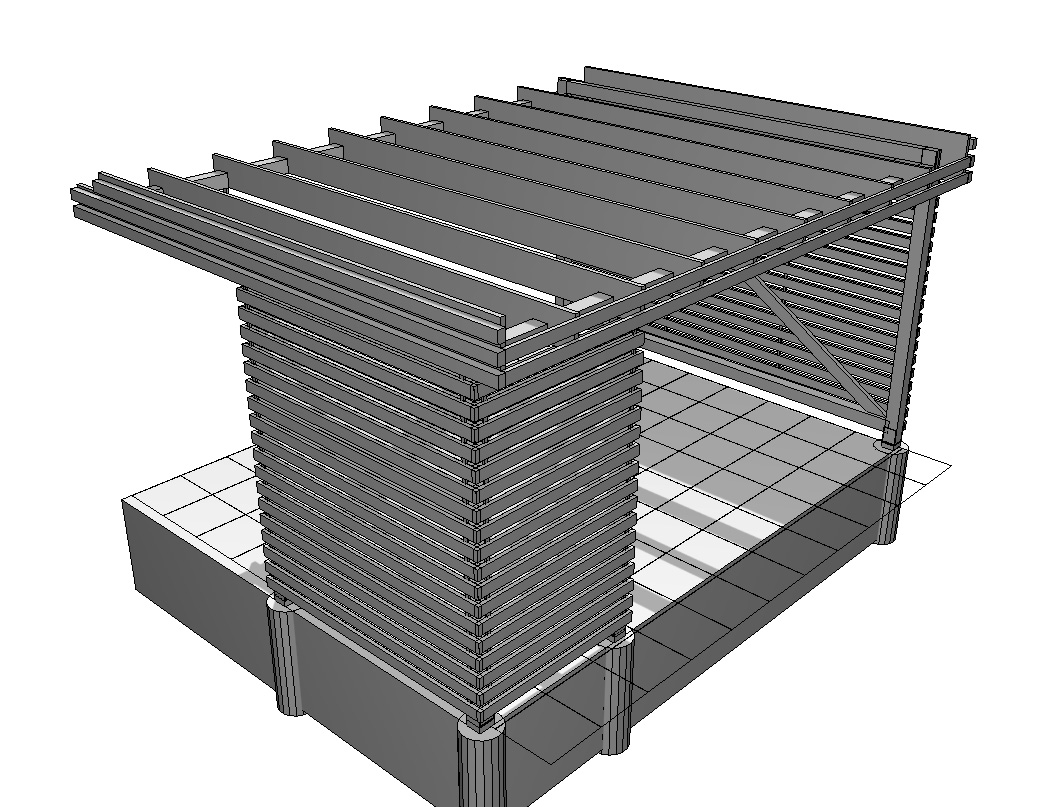

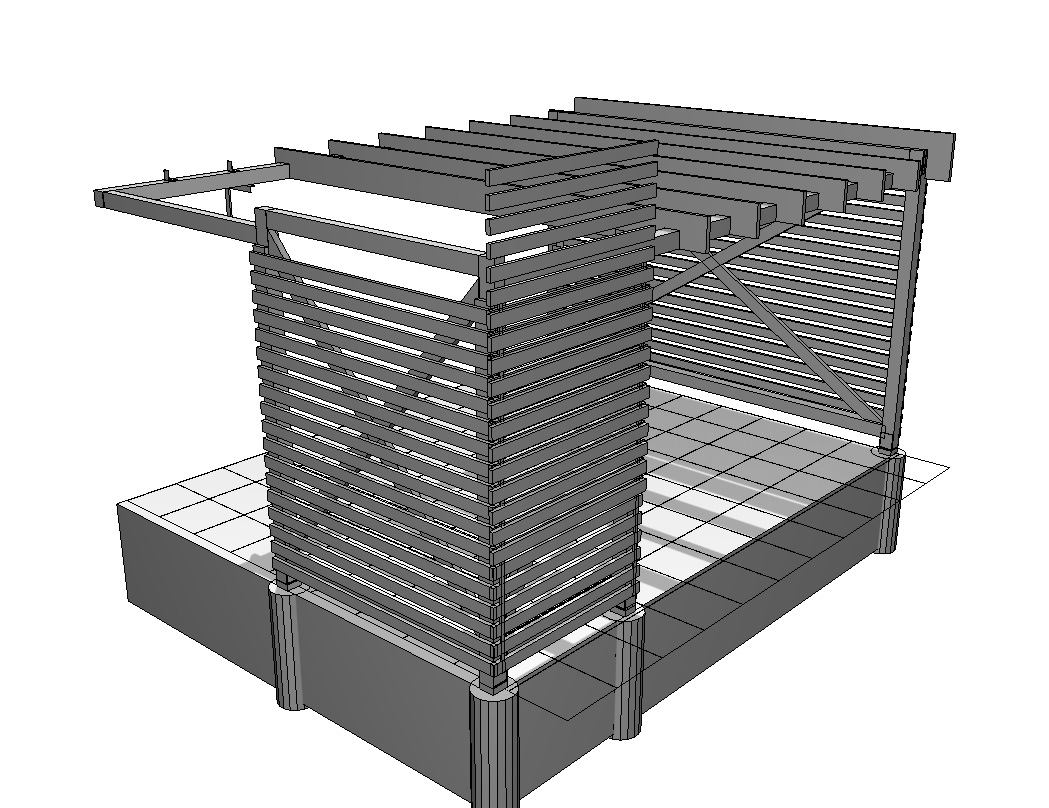

Ve finální verzi jsou všechny prvky funkční a nezbytné, takže jsem to stáhnul na konstrukční minimum. Dalším estetickým a funkčním prvekm jsou žaluzie, které jsou řešeny latěmi ve dvou řadách takže je lzde snadno nezávisle zatáhnout posunutím o 5 cm nahoru.(zatažením vznikne spojitá stěna). Tim se redukuje jak sluneční svit ze stran, tak lze dle potřeby korigovat průchod vzduchu, příp. vytvořit nerušený prostor a soukromí. Přitom konstrukce stále vypadá lehce. Na nejdelší straně byly žaluzie konstruovány nejprve jako jeden celý blok. Nakonec jsem žaluzie na tomto místě rozdělil na dva bloky což usnadňuje manipulaci a dáva větší variabilitu. Mechanizmus na posuv jsem použil z hliníkových profilu a konstruval to tak že nejdou vidět zádně vruty což je další výhoda. Tohle se ukázalo jako konstrukční výzva :).

Celá pergola je řešena tak, aby se daly použít normalizované profily (snižuje to náklady). U latí bylo nejefektivnější použít profil 7x3cm jak z hlediska konstrukce, designu a prohybu dřeva.

Pro zájemce je zdarma ke stažení celý manuál jak pergolu postavit step-by-step. Dispozice asi budou u každého domu jiné, ale jako inspirace to jistě postačí.

pergola-manual-zhotovení.pdf (5,6MB)

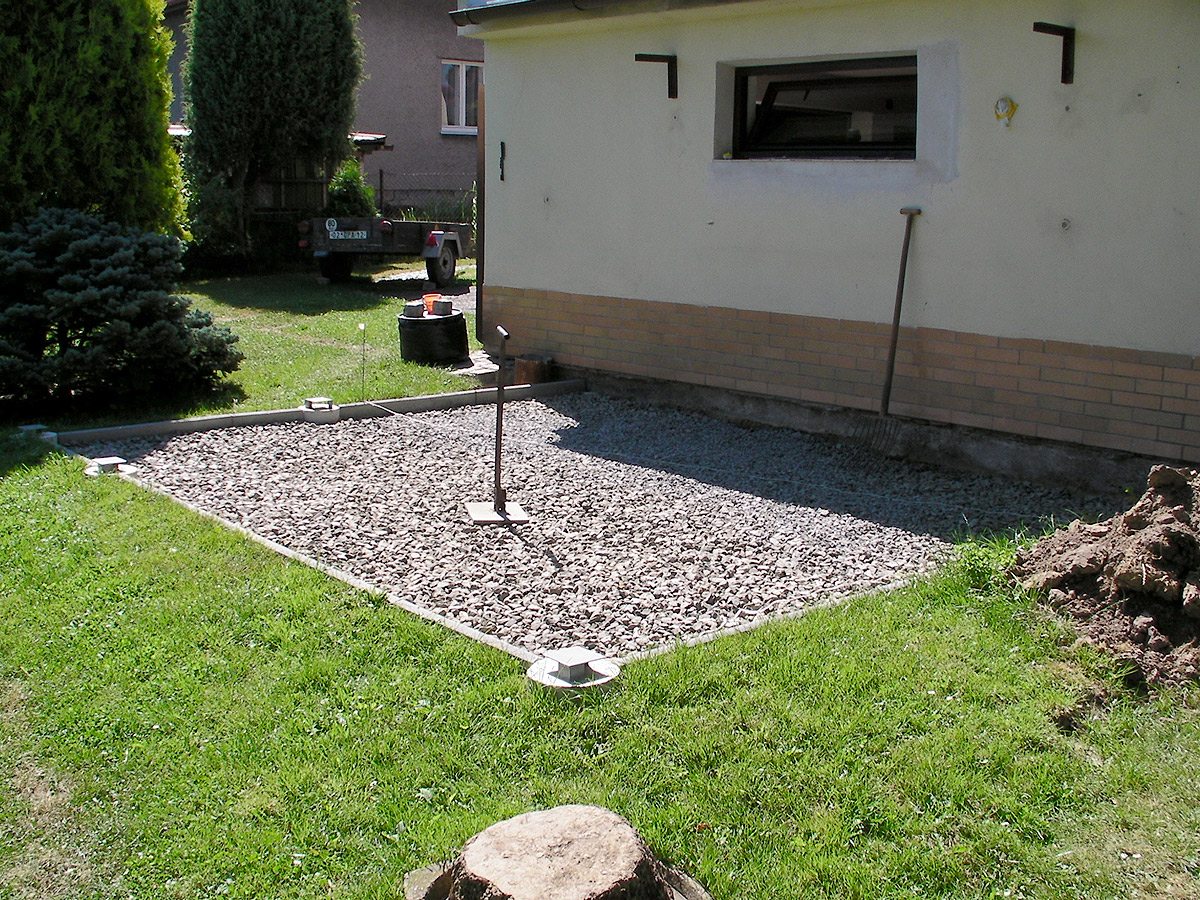

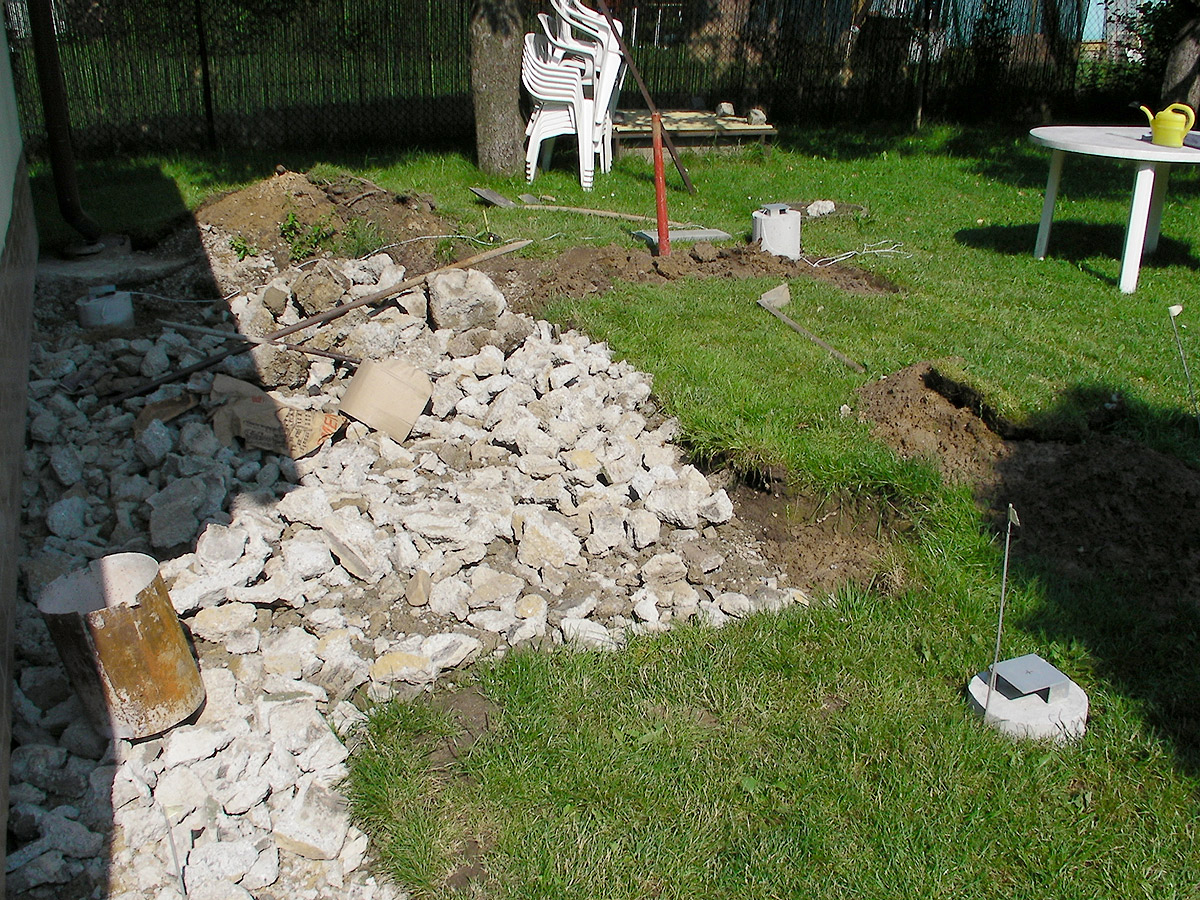

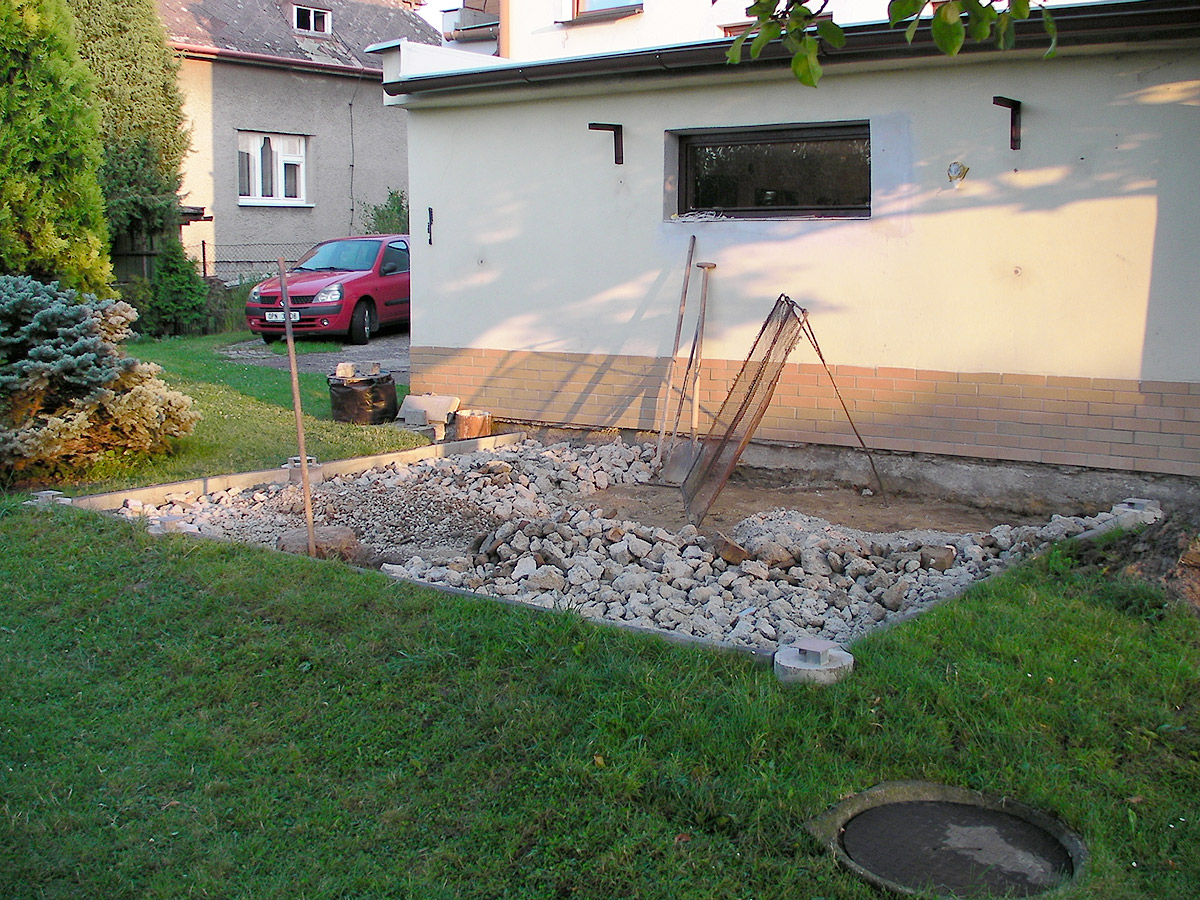

Celé řešení je také koncipováno tak, aby vzniknul minimální odpad při realizaci (dlažba apod..). To ovlivnilo rozměry konstrukce, šířku základy a další parametry.

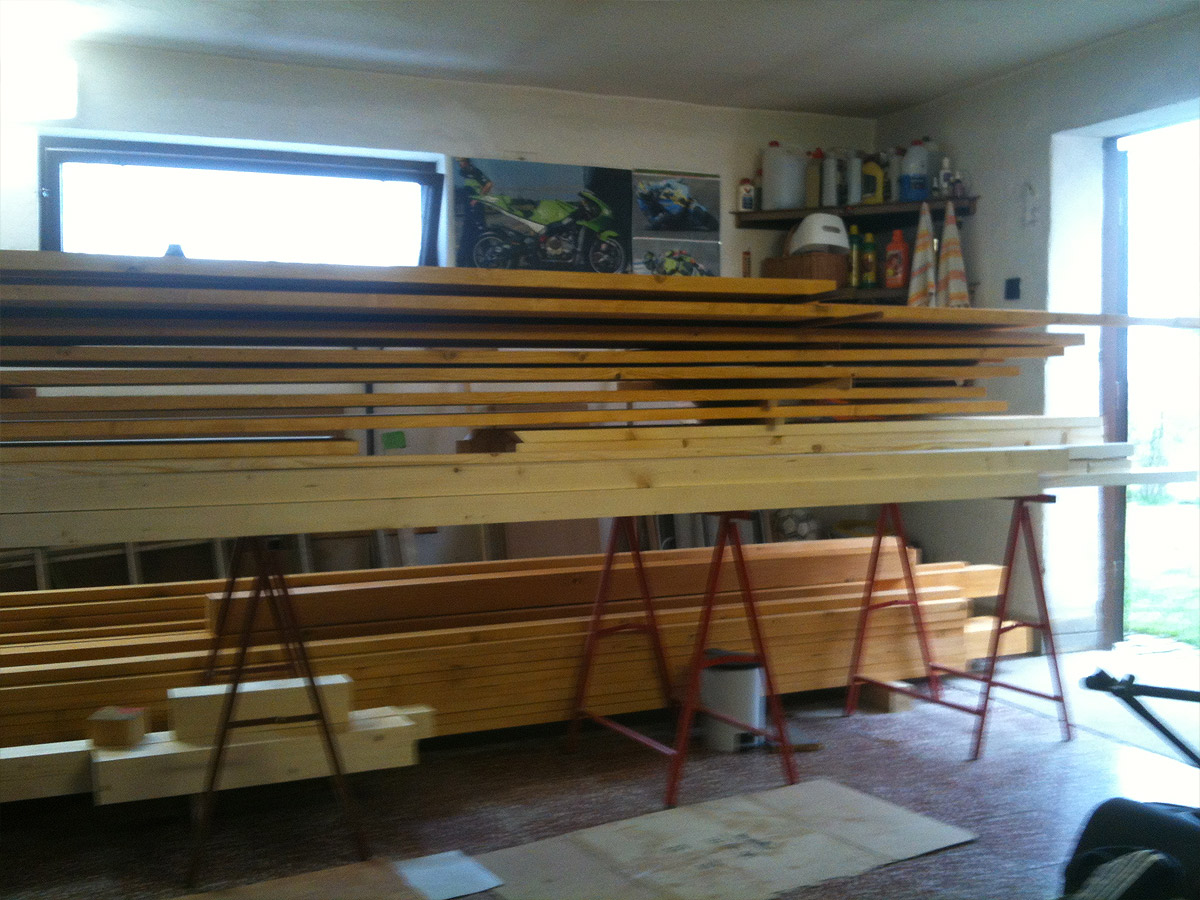

hranoly:
5x hranol 10x10x235cm (čistý ohoblovaný rozměr)(kod. TR-3...7)
1x hranol 10x10x170cm (čistý ohoblovaný rozměr)(kod. TR-9)
1x hranol 10x10x110cm (čistý ohoblovaný rozměr)(kod. TR-12)
1x hranol 10x10x340cm (čistý ohoblovaný rozměr)(kod. TR-11)
2x hranol 10x10x445cm (čistý ohoblovaný rozměr)(kod. TR-1,TR-2)

latě:
6x laťka 7x6x390cm (čistý ohoblovaný rozměr)
36x laťka 7x3x370cm (čistý ohoblovaný rozměr)
2x laťka 7x3x470cm (čistý ohoblovaný rozměr)
36x laťka 7x3x195cm (čistý ohoblovaný rozměr)
36x laťka 7x3x140cm (čistý ohoblovaný rozměr)

Další info v manuálu
pergola-manual-zhotovení.pdf (5,6MB)

desky a hranolky:
1x hranol 10x7x340cm (čistý ohoblovaný rozměr)(kod. TR-10)
1x hranol 10x7x170cm (čistý ohoblovaný rozměr)(kod. TR-8)
1x deska 11x4x455cm (čistý ohoblovaný rozměr)(kod. PRS-3)
1x deska 7x4x455cm (čistý ohoblovaný rozměr)(kod. PRS-2)
1x deska 2x4x455cm (čistý ohoblovaný rozměr)(kod. PRS-1)
2x deska 10x4x385cm (čistý ohoblovaný rozměr)(kod. PR-01, PR-02)
3x deska 10x4x260cm (čistý ohoblovaný rozměr)(kod. PR-03..05)
2x deska 33x3x380cm (čistý ohoblovaný rozměr)(kod. DS-01, DS-10)
8x deska 20x3x380cm (čistý ohoblovaný rozměr)(kod. DS-02...09)

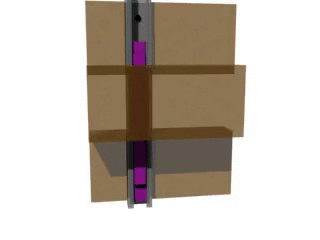

Řešení mechanizmu uchycení žaluzií díky normalizovaným profilům, vruty nejdou vidět.
